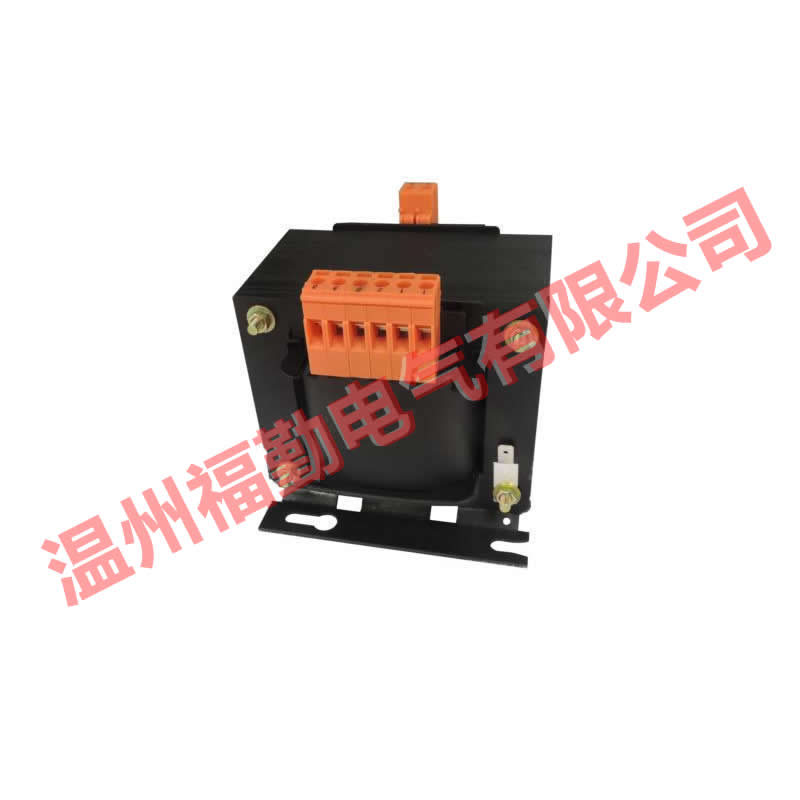

JBK5系列机床控制变压器

更新：2017/5/10 20:59:12 点击：

品牌：温州福勤
型号： JBK5

产品介绍

用途

     JBK5系列机床控制变压器是我公司引进德国90年代中期最新型变压器系列，在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法的接线端子结构、将端子与骨架合在一起，使防护等级提高到lP2LX，防止偶然触及电路。采用国内lT冷压接线端子。接线方式可以使接线密集程度提高。
     变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺，形成一个整体，简捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大增高了接地性能的可靠性，全面提高了产品质量，该产品符合VDE0550、IEC204-1、EC439、JB5555、GB5226等有关国际、国家标准，并荣获欧共体“CE”认证，美国“UL”认证。可与国外产品互换使用。
     JBK5系列机床控制变压器适用于交流50～60HZ，输入电压不超过500V，输出额定电压不超过220V，作为各行各业的机械设备，一般电器控制电源和工作、信号灯的电源之用。

型号及其含义

外形及安装尺寸

型号	外形尺寸			安装尺寸		安装孔K	Fmax	备注
型号				A	C	安装孔K	Fmax	备注
JBK5-40、63VA	78	72	90	56±0.5	46±0.5	4.6	1.5
JBK5-100VA	85	75	96	64±0.5	62±0.5	4.6	1.5
JBK5-160VA	96	92	105	84±0.5	73.5±0.5	5.5	1.5
JBK5-250VA	96	100	104	84±0.5	85±0.5	5.8	1.5
JBK5-400VA	120	100	122	90±0.5	85±0.5	5.8	2
JBK5-630VA	150	110	140	122±0.5	90±0.5	7	2
JBK5-800VA	150	128	142	122±0.5	105±0.5	7	2
JBK5-1000VA	150	190	142	126±0.5	155±0.5	7	3
JBK5-1000VA	168	125	155	105±0.5	138±0.5	9	2	横式
JBK5-1600VA	170	225	153	140±0.5	176±0.5	7	3	竖式
JBK5-1600VA	168	138	155	116±0.5	138±0.5	9	2	横式
JBK5-2500VA	194	160	165	172±0.5	195±0.5	7	4	竖式
